Repérer une surchauffe dans un tableau électrique avant la panne
Dans un tableau électrique, la plupart des pannes et des départs de feu commencent par une connexion qui chauffe : borne mal serrée, disjoncteur fatigué, câble sous-dimensionné. Une caméra thermique la repère sans contact, souvent bien avant qu'un problème soit visible.
D'abord, la sécurité
- N'ouvrez jamais le capot intérieur d'un tableau si vous n'êtes pas qualifié : l'inspection se fait à travers la façade ou par un électricien.
- Ne touchez rien pendant la mesure. La caméra travaille à distance, c'est tout son intérêt.
La méthode
- Faites l'inspection quand l'installation est chargée : chauffage, plaques, lave-linge en marche. Un circuit qui ne consomme rien ne chauffe pas.
- Prenez une vue d'ensemble, puis rapprochez-vous rangée par rangée.
- Activez le repérage automatique du point le plus chaud si votre caméra le propose.
- Comparez les éléments identiques : deux disjoncteurs de même calibre et de même charge doivent avoir une température proche.
Comment interpréter
- Un écart de quelques degrés entre éléments semblables : à surveiller, souvent lié à une charge différente.

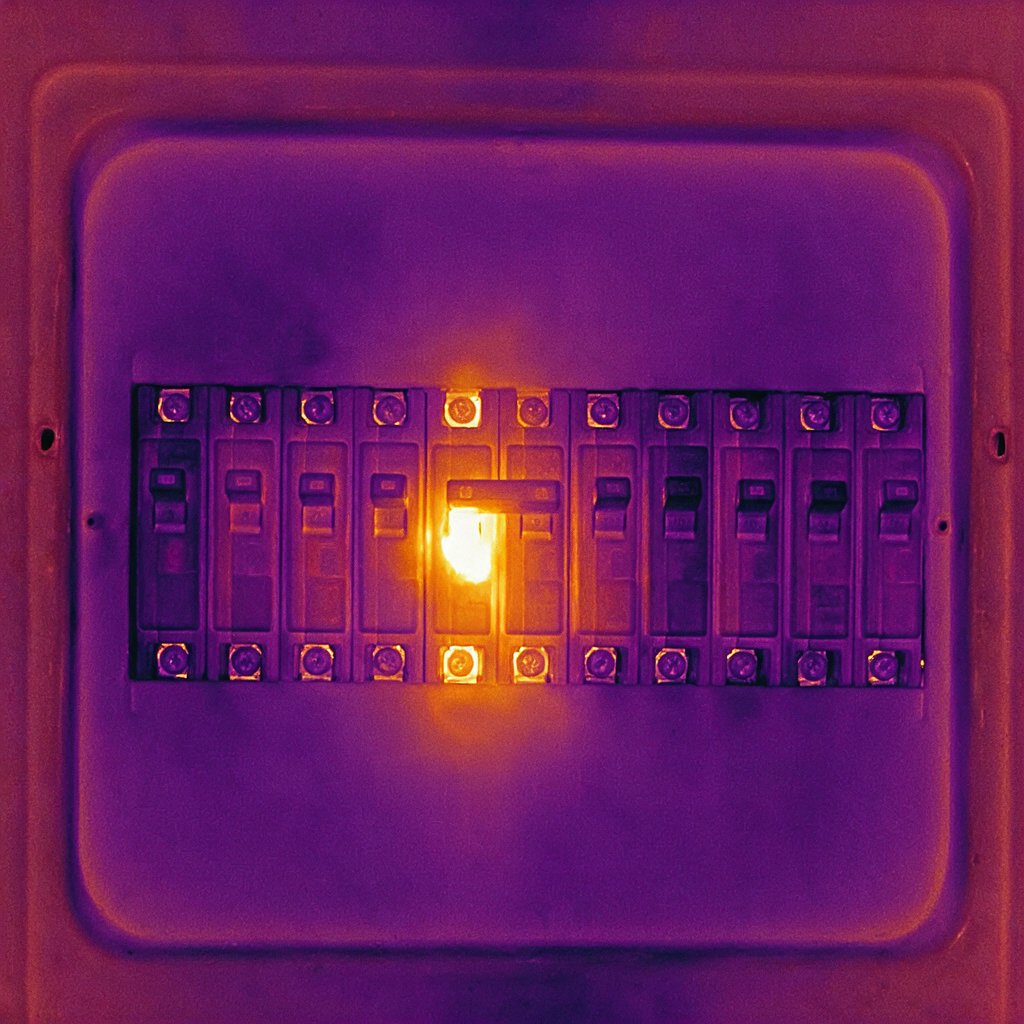

- Un point nettement plus chaud sur une borne ou une connexion, alors que l'élément voisin est froid : signe typique d'un serrage insuffisant. Faites intervenir un électricien.
- Un câble chaud sur toute sa longueur : circuit possiblement surchargé.
Attention aux reflets
Les façades plastiques brillantes et les pièces métalliques renvoient la chaleur ambiante. Si un « point chaud » se déplace quand vous bougez, c'est un reflet.
Pour l'électricité, une bonne résolution native fait la différence : elle permet de mesurer une petite borne à distance raisonnable. Voir notre sélection tableau électrique, dont la TOOLTOP ET693C (256×192 natif, image visible superposée).
Une caméra thermique est un outil d'inspection et de dépannage. Elle ne remplace pas une vérification réglementaire par un professionnel.
